ТУ 16-505.989-82

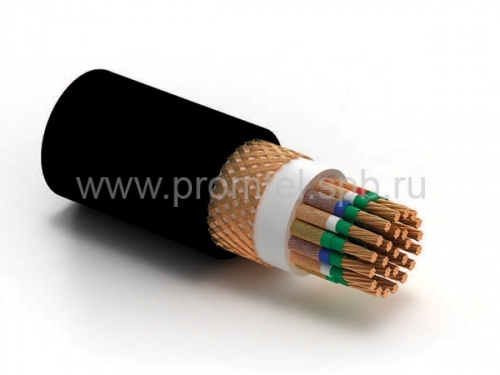

Конструкция кабеля МРШМ:
1. Медная токопроводящая жила
2. Резиновая изоляция
3. Разделительный слой из полиэтилентерефталатной плёнки
4. Резиновая оболочка
Судовой кабель МРШМ с 2-37 жилами, сечением 1 - 2,5 кв.мм, выдерживает переменное напряжение до 380 В частотой до 1200 Гц, до 500 В - при постоянном напряжении. Предназначен для подключения к подвижным и переносным токоприемникам при эксплуатации в осветительных и силовых цепях, а также цепях управления и сигнализации на морских судах и плавучих сооружениях. Возможна неподвижная прокладка как внутри помещений, так и на открытой палубе, при условии защиты от прямого солнечного воздействия. Способен в процессе эксплуатации выдерживать радиальное гидростатическое давление до 1,96 МПа (сопоставимо с эксплуатацией в морской воде на глубине до 200 метров).
Кабель МРШМ используется в основном для межприборных гибких соединений и способен выдерживать многократные закручивания и изгибы. По техническим характеристикам имеет сходство с кабелем НРШМ, но оснащен более гибкой токопроводящей жилой (сечение 1,0 кв.мм - 4 класс, сечения 1,5 и 2,5 кв.мм - 5 класс гибкости).
| Параметр | Значение |
|---|
| Диапазон температур эксплуатации |
от +65°С до - 50°С |
| Кабель устойчив к вибрации частотой, до |
5000 Гц |
| и амплитудой ускорения, до |
400 м/с2 |
| к акустическому шуму частотой, до |
10000 Гц |
| и уровня давления, до |
170 дБ |
| к одиночному удару с ускорением, до |
10000 м/с2 |
| к многократным ударам с ускорением, до |
1500 м/с2 |
| к линейному ускорению, до |
5000 м/с2 |
| к атмосферному давлению, до |
2,95х105 Па |
| Суммарное время воздействия солнечного излучения |
500 ч |
| Кол-во перемоток на барабан (12 D кабеля) |
250 |
| Наработка кабеля |
50000 ч |
| Минимальный срок службы |
15 лет |
| Гарантийный срок службы |
15 лет |
