ГОСТ:
Кабель МЭРШН-100 используют как для гибкого подключения приборов, так и в цепях управления, контроля, сигнализации, осветительных цепях на судах речного и морского флотов и других плавучих сооружениях. Кабель способен выдержать напряжение переменного тока 380 В частотой 1200 Гц, напряжение постоянного тока составляет - 500 В.
Кабель устойчив к устойчив к попаданию масла, дизельного топлива, вибрациям, гидростатическому давлению, ударам, шуму. МЭРШН-100 хорошо переносит изгибы с одновременным его закручиванием.
Не горит при одинарной прокладке.

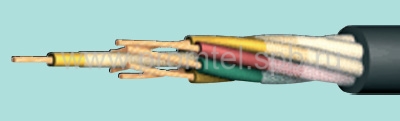

Кабель МЭРШН-100 в разрезе:
-
Медная токопроводящая жила (4 и 5 класс в зависимости от сечения)
-
Изоляция - резина, основой которой являются натуральный и бутадиеновый каучуки
-
Экран из луженых проволок из меди;
-
Обмотка - полиэтилентерефталатная плёнка;
-
Оболочка — наирит, резина из хлоропренового каучука. Марка резины РШН-2 - маслостойкая резина, не распространяет горение, для оболочек кабелей, работающих в легких и средних условиях.
Технические параметры кабеля МЭРШН-100
|
Влажность воздуха при 35° C [%]
|
100
|
|
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В]
|
2500
|
|
Максимальная рабочая температура жилы [°С]
|
65
|
|
Многократные изгибы кабеля при угле изгиба ±90°,[число циклов]
|
1000
|
|
Электрическое сопротивление изоляции, не менее [МОм*км]
|
100
|
|
Монтаж при температуре, не ниже [°C]
|
-20
|
|
Радиус изгиба кабелей [наружных диаметров]
|
8
|
|
Температура окружающей среды,[°C]
|
-30 до +45
|
