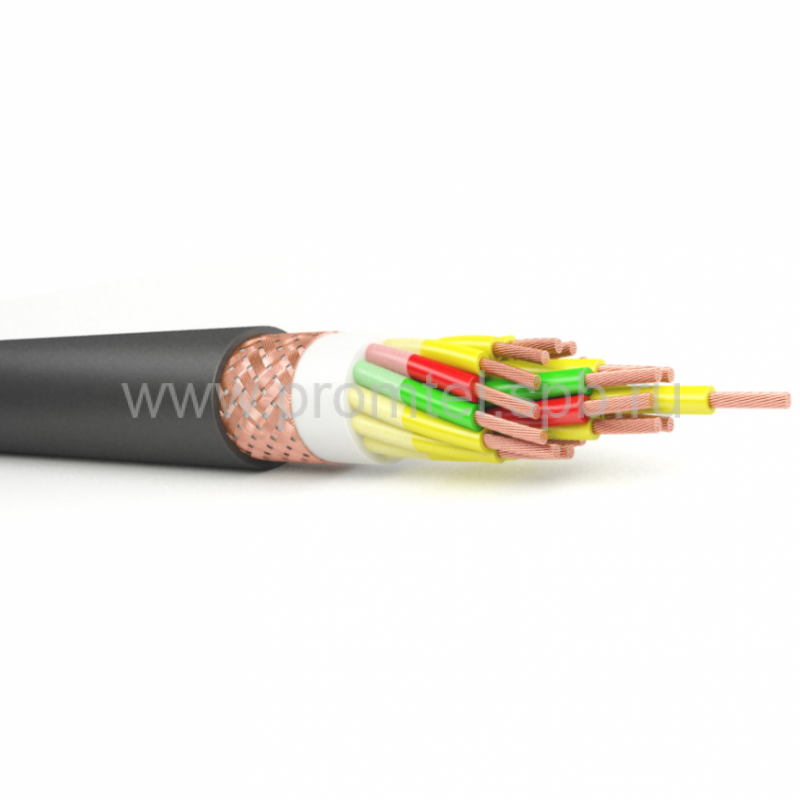

 | КНРКонструкция кабеля:
1. Медная токопроводящая жила
2. Резиновая изоляция
3. Разделительный слой из полиэтилентерефталатной (ПЭТ) пленки
4. Резиновая оболочка
Судовой кабель КНР с 1-37 жилами, сечением 1 - 400 кв.мм, выдерживает переменное напряжение до 690 В частотой до 400 Гц, до 1,2 кВ - при постоянном напряжении. Предназначен для подключения к подвижным и переносным токоприемникам при эксплуатации в осветительных и силовых цепях, а также цепях управления и сигнализации на морских судах и плавучих сооружениях. Возможна неподвижная прокладка как внутри помещений, так и на открытой палубе, при условии защиты от прямого солнечного воздействия. Способен в процессе эксплуатации выдерживать радиальное гидростатическое давление до 1,96 МПа (сопоставимо с эксплуатацией в морской воде на глубине до 200 метров).
Кабель устойчив к воздействию горюче-смазочных материалов, к непрямому воздействию солнечной радиации, способен выдержать вибрационные и одиночные ударные нагрузки. Как упомяналось выше, прекрасно эксплуатируется в морской воде. Не распространяет горение при одиночной прокладке.
Кабель обладает схожими техническими характеристиками с кабелем НРШМ, основное отличие - менее гибкая токопроводящая жила (сечение от 1,0 до 4,0 кв.мм - 2 класс, сечение от 6 до 400 кв.мм - 3 класс гибкости).
| Параметр | Значение |
|---|
| Диапазон температур эксплуатации |
от +45°С до - 40°С |
| Относительная влажность воздуха при температуре +35°С |
до 100% |
| Прокладка и монтаж кабелей без предварительного нагрева должен производиться при температуре не ниже |
-15°С |
| Радиус изгиба при монтаже кабелей неподвижной прокладки, не менее |
5 наружных диаметров кабеля |
| Радиус изгиба при монтаже кабелей в труднодоступных местах, не менее |
3 наружных диаметров кабеля при числе изгибов не более двух в одном месте |
| Кабели выдерживают испытание переменным напряжением |
2500 В |
| Электрическое сопротивление изоляции при температуре +20°С, не менее |
100 М0м х км |
| Длительно допустимая температура на токопроводящей жиле, не более |
+65°С |
| Строительная длина кабелей, не менее |
125 м |
| Минимальный срок службы |
25 лет |
| Гарантийный срок эксплуатации |
5 лет со дня ввода кабеля в эксплуатацию |
| Кабели стойки к изгибам (при t=25±10 ° С), ≤7 жил |
не менее 10 циклов изгиба |
| 7 и более жил |
не менее 5 циклов изгиба (5 диаметров кабеля) |
Количество жил и сечение, кв.мм.
|
Номин. наружный диаметр, мм.
|
Масса 1 км кабеля, кг.
|
|---|
|
1x4
|
10,2
|
168
|
|
1x6
|
10,7
|
197
|
|
1x10
|
12,1
|
266
|
|
1x16
|
13,1
|
344
|
|
1x25
|
14,8
|
473
|
|
1x35
|
17
|
634
|
|
1x50
|
18,7
|
802
|
|
1x70
|
20,5
|
1041
|
|
1x95
|
22,8
|
1358
|
|
1x120
|
24,4
|
1629
|
|
1x150
|
26,4
|
1953
|
|
1x185
|
28,6
|
2379
|
|
1x240
|
32,7
|
3113
|
|
1x300
|
35,5
|
3796
|
|
1x400
|
38,9
|
4717
|
|
2x4
|
14,7
|
333
|
|
2x6
|
16,8
|
450
|
|
2x10
|
19,5
|
639
|
|
