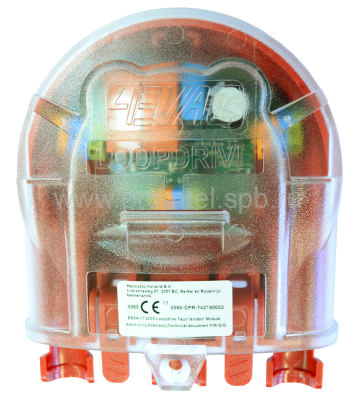

FIM Изолятор кольцевой линии

Изолятор кольцевой линии FIM предназначен для совместной работы с контроллером LDB в составе системы оповещения и управления эвакуацией компании Inter-M.

Изоляторы устанавливаются в разрывы кольцевой трансляционной линии, разделяя ее на участки с группами подключенных громкоговорителей. В случае возникновения неисправности на участке линии, изоляторы отключают подключенные между ними громкоговорители, сохраняя работоспособность остальной линии. Конструкцией изолятора предусмотрено подключение лучевой трансляционной линии (ответвления), контроль которой осуществляется по оконечному сопротивлению, подключенному в конце линии.

Изолятор FIM оснащен световой индикацией, по которой можно визуально определить состояние каждого подключенного участка кольцевой линии. Сброс неисправности может быть выполнен вручную, нажатием кнопки на изоляторе, либо удаленно в программном обеспечении, установленном на ПК.

Изолятор FIM предусматривает работу только с громкоговорителями, оснащенными разделительным конденсатором.

Конструкция корпуса изолятора предусматривает установку на поверхность. Отдельного источника питания для него не требуется.

Потребляемая мощность	не более 20 мВт Вт
Степень защиты оболочки (IP)	21
Напряжение питания	19-30 В постоянного тока
Габаритные размеры (Ш×В×Г)	130×110×55 мм
Вес (нетто)	0,4 кг
Параметры оконечного резистора лучевой линии	47 кОм 0,25 Вт
Суммарная мощность громкоговорителей в лучевой линии	не более 50 Вт
Максимальное количество изоляторов в кольцевой линии	200 шт.
Суммарная мощность громкоговорителей в кольцевой линии	800 Вт
Параметры подключения	2 провода, максимальное сечение проводника 1,5 мм²
Максимальная длина кольцевой линии	1000 м
Частотный диапазон	40...20000 Гц (-3 дБ)
