Искробезопасный телефон iVT3

Артикул №
Искробезопасный телефон с батареей iVT3 11250301AX
Искробезопасный телефон без батареи iVT3 11250311AX
Искробезопасный телефон с аккумулятором iVT3 11250302AX
Искробезопасный телефон без аккумулятора iVT3 11250312AX

Описание

• Искробезопасный аналоговый телефон с использованием разветвителей

телефонной линии

• Антикоррозионный пластиковый корпус

• Различные источники питания:

- аккумуляторный модуль (9 В пост. тока/15 Ач)

- местный источник питания с перезаряжаемым аккумуляторным модулем

• ЖК-дисплей для контроля эксплуатации и удобства настройки

• Доступен с интерфейсом на различных языках (английский, турецкий,

немецкий и т. д.)

• Прочная клавиатура из нержавеющей стали (V4A)

• 5 функциональных клавиш для навигации по меню

• Стандартный набор/повторный набор и набор из телефонной книги

• Телефонная трубка и режим громкой связи

• Выход для внешнего устройства громкоговорящей связи и сигнализации

(сигнал вызова, передача аварийного сигнала)

• Регулирование громкости трубки и внешнего громкоговорителя

• Полностью искробезопасный телефон, категория M1 Ex ia I MA

• Может применяться при значительной концентрации метана

• Срок службы аккумулятора от 1 года

• Диапазон соединения от 20 км

• Очень прочная и надежная конструкция

Искробезопасный телефон iVT3** выполнен по типу взрывозащиты I M1 EEx ia I и позволяет применение в составе искробезопасной телефонной установки типа 5210/3 или аварийной телефонной установки типа TA1 (ГОСТ сертифицированные телефонные установки фирмы FHF Bergbautechnik) в шахтах опасных по метану и угольной пыли.

Имеющиеся в распоряжении телефонные барьеры (тип 2313, sG2148, sB2248, iKT1-A2, KT1) выполняют функцию по надёжному разграничению искробезопасной части телефонной установки от неискробезопасной.

Телефон iVT3** функционирует лишь с вышеназванными барьерами и не пригоден к непосредственному подключению к телефонной сети.

В качестве автономного источника питания предусмотрен гальванический батарейный блок типа 9704U6 либо NiCd аккумуляторные батареи типа Typ 9704U8.

NiCd аккумуляторных батареи постоянно подзаряжаются от сети блоком питания типа NG3-12ib. Этим создаётся возможность ведения разговоров и при отключенном напряжении сети.

В условиях шумной окружающей среды, рекомендуется подключать дополнительный громкоговоритель.

iVT3** в исполнении «Стандартный» обладает следующими характеристиками:

• Разговор по трубке
• Спикерфон (Разговор без трубки, громкая связь)
• Нормальный набор номера
• Повтор набора (вызова)
• Набор из справочника (телефонная книга)
• Кнопка разъединения
• Блокировка по PIN-коду
• R-кнопка (Flash)
• Регулировка громкости трубки (слушать и говорить) и громкоговорителя
• Аналоговый телефон с тональным набором
• Может работать как терминал
• Клавиша переадресации
• Сигнальные выходы для акустического и оптического датчиков (Вызов/Aварийный вызов)
• Внешние громкоговоритель / кнопка аварийного вызова

Конструкция

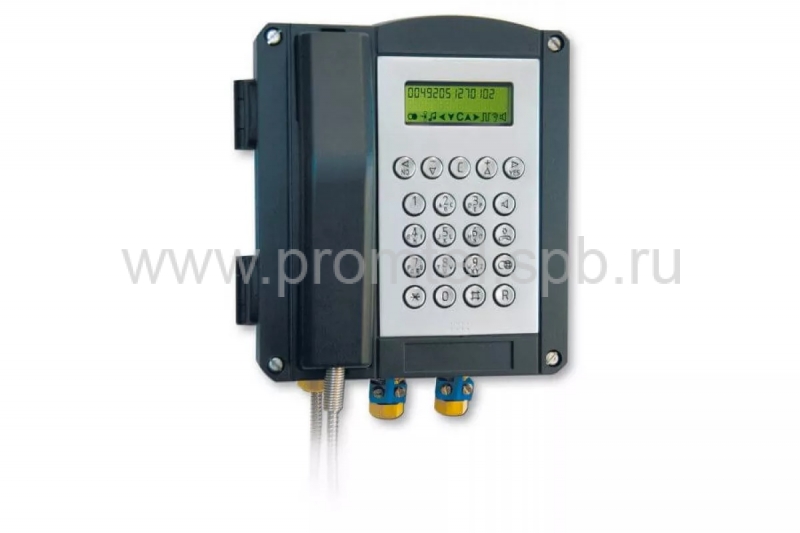

Корпус телефона iVT3 выполнен из неокрашенной токопроводящей пластмассы. Корпус состоит из поддона и крышки с клавиатурой из нержавеющей стали (тип V4A). Расстояние между функциональными кнопками составляет 20 мм, а между кнопками набора 22 мм, что позволяет набор в рукавицах. На лицевой панели находится дисплей. Прочный корпус устойчив к коррозии, надёжно защищает внутренние компоненты от пыли и влаги в соответствии с классом защищённости IP54/66. Крышка крепится шарнирами и дополнительно четырьмя винтами.

Между корпусом и крышкой помещена прокладка. В распоряжении имеются пять отверстий для ввода кабеля. Незадействованные отверстия закупорены заглушками. Гермовводы служат в частности для подключения кабелей ввода, трубки., сигнальной лампы и громкоговорителя. В стандартном варианте устройство снабжено двумя, стоящими в распоряжении потребителя, гермовводами. С левой стороны главного отсека корпуса находится уплотненная компаундной массой, электронная плата. Клеммы подключения выступают из компаундной массы. Справа расположен, также уплотнённый эпоксидной массой, источник питания (гальваническая либо аккумуляторная батарея), для обеспечения буферного питания. Телефонная трубка заключена в прочный корпус, надёжно защищающий внутренние компоненты от повреждения, пыли и влаги. Специальная плёнка надёжно защищает микрофонный и телефонный капсюли от повреждения. Сила крепления телефонной трубки регулируема. При ослаблении винта 3, возможна подстройка стопора 4. Контакт трубки выполнен на основе геркона.

Полная система телефонии с телефонными барьерами: телефон класса комфорт, для оповещения, для аварийного вызова или телефон с местной батареей
